So với các dòng CB truyền thống, ELCB có cấu tạo và tính năng ưu việt hơn. Thiết bị này không chỉ ngắt mạch khi có dòng điện rò mà còn bảo vệ hiệu quả trước các sự cố quá tải, đảm bảo an toàn tối đa cho người sử dụng điện.
ELCB được phân loại như thế nào?
Phân loại ELCB khá tương tự như các dòng CB điện khác, dựa trên các yếu tố như số pha, số cực và định mức dòng rò.
Phân loại theo số pha và số cực:
ELCB 3 pha 3 cực: Hoạt động trong hệ thống điện 3 pha với 3 cặp cực đấu cho 3 dây pha.
ELCB 3 pha 4 cực: Hoạt động trong hệ thống điện 3 pha, có 3 cặp cực L đấu cho 3 dây pha và 1 cặp cực N đấu cho dây trung tính.
ELCB được phân chia thành nhiều mức định mức dòng rò khác nhau, từ thấp đến cao, bao gồm: 30mA, 100mA, 300mA, 500mA và 1000mA. ELCB 30mA: Được sử dụng phổ biến trong điện dân dụng, đặc biệt là cho các thiết bị như bình nóng lạnh. ELCB 1000mA: Sử dụng trong điện công nghiệp, phù hợp với hệ suất dòng rò lớn hoặc bảo vệ hệ thống điện trước nguy cơ hỏa hoạn.
Cách nhận biết ELCB và RCBO
ELCB và RCBO đều là các loại aptomat chống giật với nhiều tính năng, bao gồm tính năng chống quá tải. Dưới đây là những điểm khác biệt chính giữa hai loại này:
Về chức năng, RCBO ngoài chức năng chống giật còn có chức năng bảo vệ chống quá tải; ELCB đo lường dòng điện rò và ngắt mạch dựa trên sự chênh lệch giữa dòng điện đi và về.
Về nguyên lý hoạt động, ELCB hoạt động bằng cách đo sự chênh lệch giữa dòng điện đi và dòng điện về để phát hiện dòng rò và ngắt mạch khi cần thiết; RCBO phát hiện dòng điện dư và ngắt điện khi dòng này vượt quá giá trị tham chiếu đã được cài đặt trước.
Về hệ thống hoạt động, ELCB thích hợp cho lưới điện hạ áp có trang bị dây nối đất còn RCBO sử dụng cho đường dây có tần số AC 50Hz hoặc 60Hz, với điện áp 220V cho loại 1 pha, 2 pha và 380V cho loại 3 pha. RCBO được thiết kế để bảo vệ hệ thống khỏi quá dòng (bao gồm quá tải và ngắn mạch) và chống điện giật.

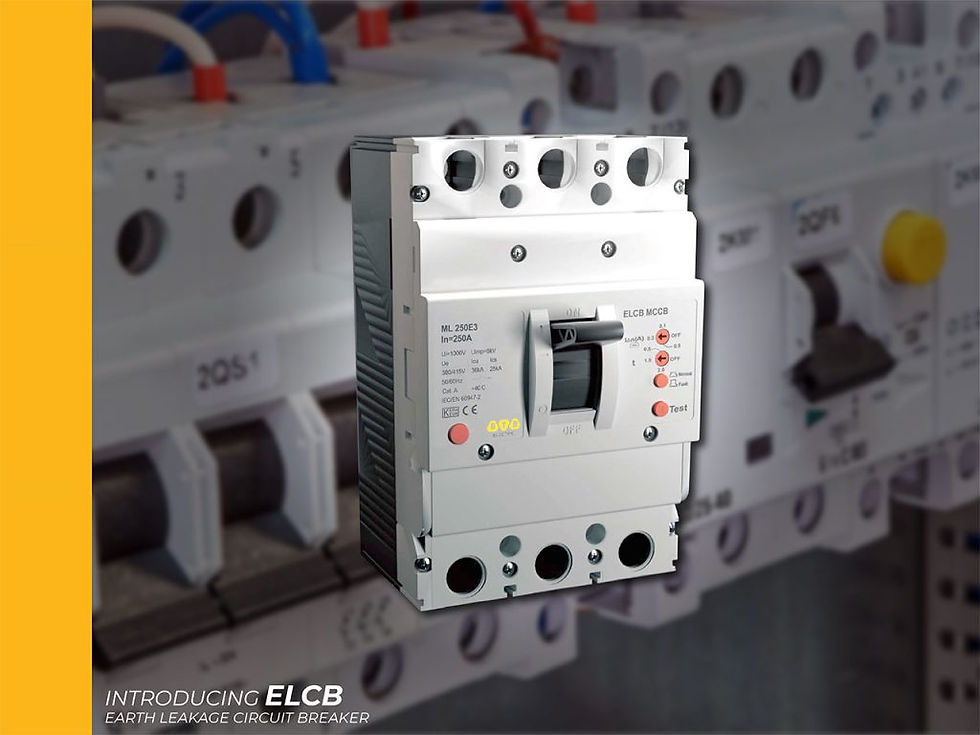

Lợi ích khi sử dụng ELCB BTB Electric
ELCB từ BTB Electric là thiết bị sử dụng trong hệ thống tủ điện và trạm biến áp tại các công ty điện lực, nhà máy sản xuất công nghiệp trên cả nước. ELCB BTB Electric là thiết bị ngắt dòng điện rò chất lượng cao, đạt chứng chỉ chất lượng IEC/EN 60947-2 và chứng nhận bởi Dekra, mang nhãn hiệu KEMA – KEUR.
Ưu điểm của dòng CB này bao gồm khả năng điều chỉnh dòng thiết kế định mức, linh hoạt trong phạm vi 40% – 100% dòng định mức; trang bị chỉ báo quá tải bằng đèn LED, sáng liên tục khi dòng tải nằm trong khoảng từ 40% đến 100% và nhấp nháy khi dòng tải vượt quá dòng cài đặt định mức > 5%; đa dạng mức dòng rò từ 30mA tới 1000mA; khả năng tái chế cao với hơn 90% linh phụ kiện có thể tái sử dụng.
Các linh kiện đi kèm ELCB gồm: công tắc phụ trợ (AUX), công tắc báo động (ALT), cuộn ngắt shunt trip (SHT), cuộn bảo vệ thấp áp (UVT), động cơ (MOT), cần gạt và giá đỡ.
